印度于 2021 年底宣布了一個半導體初始激勵方案——一個近 100 億美元的新半導體計劃。到今年 2 月中旬，該計劃收到了三項關于建設新的商業硅 CMOS 半導體工廠（芯片制造單位）的提案；這三個人都在等待中央政府的“是/否”決定。

根據Ashwini Vaishnaw部長最近的聲明，政府正處于“對申請進行評估的高級階段”，“我們應該在今年簽署第一份協議”。無論哪個申請人獲得批準，他們?cè)谟《鹊男鹿S在 2026-27 年之前實現大批量生產的機會都非常小。

與此同時，值得仔細研究印度現有的設施和生態系統，以最大限度地提高其生產力和對近期的影響。在本文中，我們將將著眼于介紹半導體實驗室 (Semi-Conductor Lab：SCL)，這是印度第一家也是目前唯一一家擁有完整的工業級設備和基礎設施生產線的半導體芯片工廠。

引用2000 年發布的EETimes的這份報告，SCL 最初代表“Semiconductor Complex Limited”，是印度的公共部門企業 (PSU)。

“SCL 于 1983 年開始生產……1989 年一場神秘的火災將工廠燒毀，直到 1997 年。起火原因尚不清楚，但有縱火嫌疑，因?yàn)楫?dāng)時 SCL 正在為軍方設計和開發 VLSI 技術。”相關報告說。

更有趣的是“SCL 1999-2000 年的收入約為 1400 萬美元，利潤約為 40 萬美元”。. 如果這是真的，那么盡管發生火災，印度在 2000 年還是有一個盈利的晶圓廠。

本文作者提到的下一份文件總結了 2005 年的情況—— “.. 過去 SCL 公司截至 2005 年 3 月 31 日累計虧損 132.39 千萬盧比，超過其凈資產的 50%，因此，使公司一個可能生病的單位。然而，印度政府考慮到與微電子有關的活動和員工的利益，決定不撤資或出售 SCL 公司。太空部 (DOS) 將 SCL 公司重組為Semi-Conductor Laboratory Society (SCL Society)。

從 2005 年 6 月到 2022 年，SCL 一直是 ISRO 旗下的“半導體實驗室”（Semi-Conductor Laboratory），根據本新聞稿，“SCL Mohali 也已從太空部移交給 MeitY，它正在作為商業晶圓廠開放，以供更廣泛的參與印度半導體設計公司使用”。

將 SCL 作為商業晶圓廠開放是一個受歡迎的舉措。此外，政府還應重新審視SCL作為“'society”的注冊模式，以及隨之添加的“實驗室”。

目前，根據 SCL 網站，他們有一條用于微機電系統 ( MEMS )的 6 英寸 (150 毫米) 晶圓尺寸生產線和一條用于CMOS的具有 180 納米 (0.18 微米) 工藝節點的 8 英寸 (200 毫米) 生產線-，后者似乎是在 2010-11 年左右添加的。

一份 2010 年的招標稱，“ SAS Nagar 的半導體實驗室 (SCL) 正在運營一個 6” 晶圓廠，產能為 2000 wpm，采用 1.2 微米/0.8 微米 CMOS 技術。SCL 計劃將其晶圓制造設施升級為 8 英寸晶圓0.18 微米技術節點的晶圓廠?，F(xiàn)有的公用事業，如超純水 (UPW) 處理廠和污水處理廠 (ETP) 將需要相應的增強/擴展以支持 0.18 微米工藝”

有趣的是，招標詳細介紹了 UPW 和 ETP 系統的要求。任何讀過它的人都會毫不懷疑，印度對“在印度運營晶圓廠所需的生態系統、基礎設施和專業知識”并不陌生。

有關添加具有 0.18 微米 (180nm) 技術節點的 8 英寸 (200mm) 晶圓廠生產線的詳細信息尚未完全公開。

然而，至少有兩篇公共領域的期刊論文暗示，以色列的 Tower Semiconductors 是在這方面幫助 SCL 的行業參與者。這些出版物還對 SCL 的能力以及如何在 SCL 設計和制造芯片提供了很多見解。這些論文是：

1.SCL 180nm CMOS foundry: High reliability ASIC design for aerospace applications : H. S. Jatana and Nilesh M Desai, 2015, published by IEEE in 2015

2.From design to tape-out in SCL 180nm CMOS integrated circuit fabrication technology : Joydeep Basu (IIT Kharagpur), published by IETE Journal of education in 2019

這也指出了Tower semiconductors 的 180nm 技術和 SCL 之間可能有很多共同點的可能性。使用一方提供的工藝設計套件 (PDK) 完成的設計也應該可以在另一方制造。換句話說，SCL 很可能在其部分或全部 180nm 產品中與 Tower semiconductors共享互操作性。

SCL 網站有一個知情權 (Right To Information：RTI ) 頁面，其中包含有關各種事項的信息——組織結構、決策過程、預算，甚至還有截至 2022 年 3 月 31 日的工資單上的員工名單。

然而，“制造設施和其他基礎設施的布局、設備細節和照片”在保密項目清單下。RTI 頁面當前顯示“正在構建的頁面”，盡管某些直接鏈接仍然有效。

晶圓廠的產能通常以每月晶圓開工量 (WSPM) 來衡量，并且沒有關于 SCL 的 200 毫米晶圓尺寸 180 納米工藝節點晶圓廠生產線可能的 WSPM 的公開信息。鑒于迄今為止芯片訂單僅限于印度的一些學術、研究和空間應用目的，過去多年實現的 WSPM 可能遠低于該設施理論上應該能夠交付的水平。

根據技術節點和其他因素，某個 WSPM 所需的確切設備數量可能因工廠而異；但是，這里嘗試根據公共領域中可用的信息和一些假設進行近似計算。

用于光刻的掃描儀/步進器通常是最昂貴的。光刻是每個“l(fā)evel”處理的必備步驟，因?yàn)檫@是將設計（逐級）從光掩模轉移到硅晶圓（逐個晶圓，成百上千）的地方。

這里的“l(fā)evel”是指有源區、柵極、每個注入、接觸、每個金屬、通孔等。180 nm 節點通常需要大約 25 個掩模層級的設計才能轉移；確切的數字會根據芯片的復雜程度而略有不同。

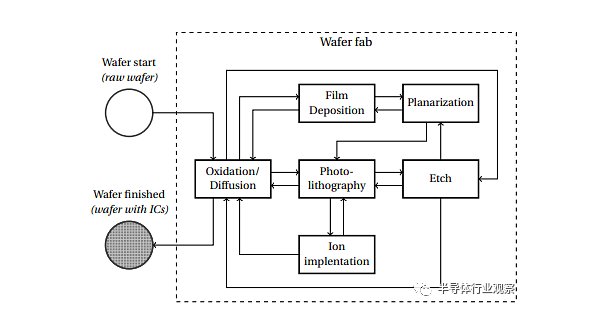

請參見下圖，其中以光刻為中心，并非所有其他關鍵工藝步驟都適用于每個級別。

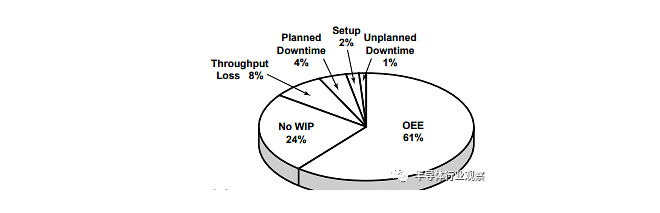

如本文所述，目標通常是實現 60% 或更高的 OEE。假設平均每月 30 天，總吞吐量可以是 720 小時 X (120 wph + 103 wph) X 60%，即 96,336 次全晶圓光刻曝光。除以 25，這是 180nm 芯片（設計）中的平均掩模層數，我們得到每月 3,853 個晶圓的處理能力。

為使晶圓廠的 180nm 生產線達到該產能，必須有足夠數量的設備用于其他工藝步驟（蝕刻、注入、擴散、沉積、生長、平面化、計量等）和具有良好整體效率的自動化。

如前所述，與 KrF 掃描儀相比，這些設備的成本可能要低得多。此外，在 25 個掩模層級中，重要的是要適當?shù)厥褂?KrF 掃描儀來處理需要更高分辨率的關鍵層級，并為其他層級使用 i-line 步進器。換句話說，優化工具的負載很重要

有趣的是，ISRO 網站上仍有一份 2019 年的“意向書”表示：“半導體實驗室 (SCL) ......擁有 8 英寸 CMOS 晶圓制造設施，包括 67 個處理、計量、電氣測試、產量和其他輔助設備。SCL 希望實現晶圓廠生產線的自動化，并通過此意向書邀請有興趣和有能力的各方提交他們的項目提案”。這方面的進一步發展尚不清楚

本節涵蓋了我聽到或讀到的一些論點，它們對 SCL 的潛在復興提出了挑戰——在某些情況下也給出了建議。

a) 現有設備是否太舊且接近使用壽命？

ASML 是領先的晶圓廠設備制造商之一，在其網站上有一個標題為“延長產品壽命”的部分，上面寫著“維護良好的 ASML 光刻系統可以持續數十年——我們交付的幾乎所有系統仍在使用客戶晶圓廠”——這不僅適用于 ASML 制造的光刻設備，也適用于其他設備制造商以及大多數其他關鍵晶圓廠設備。

事實上，根據日經亞洲4 月份的一份報告，“過去兩年，由于需求旺盛，二手芯片制造機的價格飆升”。世界各地的晶圓廠將熱衷于最大限度地利用現有設備，包括在需要時進行翻新。

b) 180nm 還有市場嗎？這不是“過時”的技術嗎？

以下是一些有趣的讀物——根據ComputerWorld最近的一篇文章，“芯片容量的缺乏主要是針對基于傳統邏輯芯片的舊半導體，包括例如 40nm、90nm、150nm、180nm 和 250nm 節點”。SemiEngineering的這篇稍早一些的文章也反映了這一點。

在今年的另一份報告中稱“200 毫米短缺可能會持續多年”。澄清一下，“200mm 晶圓廠采用成熟的工藝技術制造設備，從 6μm 到 110nm 節點”（因此包括 180nm），根據SEMI，200mm 晶圓廠的整體產能約為每月 600 萬片晶圓

c) SCL 能否占領部分市場？它有良好的業務流程/計劃嗎？

與全球產能相比，每月 4,000 片晶圓或大約 4-5 年內超過 20 萬片晶圓是一個非常小的數字。然而，每個晶圓都會有很多芯片（多少取決于單個芯片的大小，本系列第 2 部分中的示例），這個數量可能能夠滿足印度國內在可制造類別中的大量需求采用180nm技術。目標還應該是嘗試獲得一些出口——“印度制造，世界制造”

首先是確定可以在 SCL 批量生產的產品。

二是微調SCL的業務計劃和運營效率，使其在幾年內實現盈利。

第三是有一個有吸引力的業務流程能夠匹配客戶的期望和滿意度。例如，每一步繁瑣的招標過程（例如從設計中制造光掩模）可能必須由預定的供應商代替。

第四是SCL 真的需要 500-600 名員工嗎？這么多員工和前員工的工資和養老金，會不會讓SCL難以盈利？

只有基于對當前員工角色和技能組合的詳細分析，才能獲得更準確的答案，但這里有一些快速的想法。

為了爭論，讓我們假設“員工人數超過了減少運營費用的理想人數”——鑒于 SCL 現在處于 MEITY 之下，應該可以將那些對晶圓廠不感興趣的人重新分配到其他辦公室。

作為政府努力發展印度半導體生態系統的一部分，新的機會也可能出現，包括供應鏈管理、培訓等。

除了政府本身的機會外，如果他們?cè)敢獾脑?，他們很有可能能夠在未?lái)幾年內預計將在印度出現的新私人商業工廠中找到空缺——他們?cè)鵀镾CL 作為商業晶圓廠將使他們處于獨特的優勢

2021 年 12 月，看似印度國防愛好者的 Gautam Sarkar 提出了一本名為《印度的半導體研究努力：迄今為止的故事》的匯編。該匯編提供了多個 SCL 制造的芯片示例。

其中一些的商業/批量生產潛力將在本系列的第 3 部分中進行檢查，但是盡管它們不是完全自動化的，但它們是在 SCL 成功制造的，這表明很大一部分勞動力非常有能力。

所以，SCL 在 Mohali 的棕地半導體芯片制造設施是一項資產，在有能力的領導和適當?shù)纳虡I(yè)計劃下，可以以與其運營能力相稱的更高產能運行。這也將加強和重申印度對“下一波商業晶圓廠”的準備。

對印度政府而言，他們已經宣布了將 SCL 商業化的目標?，F(xiàn)在，印度商業公司應該挺身而出，通過合資企業取得成功，無晶圓廠公司（現有或即將成立的）應該拿出更多具有市場價值的產品，可以在 SCL 大批量制造。
